Напряжение воска

Напряжение воска

Настоящие проблемы в восковой композиции при изменениях температуры возникают после снятия ее с гипсовой модели, когда она находится в незафиксированном состоянии.

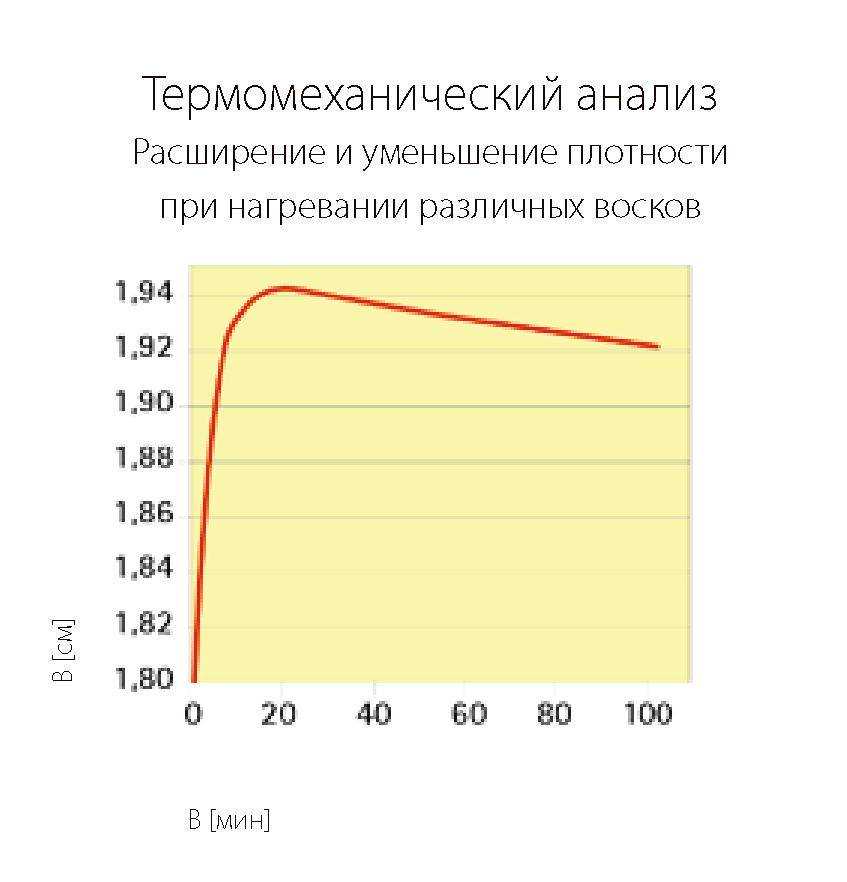

Если воск нагревается (достаточно повышения температуры на 3-4° C) и находится в таком состоянии в течение длительного времени, в объеме восковой модели отмечается значительное уменьшение плотности, что приводит к изменению размеров.

До тех пор, пока восковой каркас зафиксирован на гипсовой модели, изменение температуры не влияет на соответствие размеров и качество припасовки отливки. Рекомендуется оставлять восковой каркас на модели до тех пор, пока его не помещают в топку.

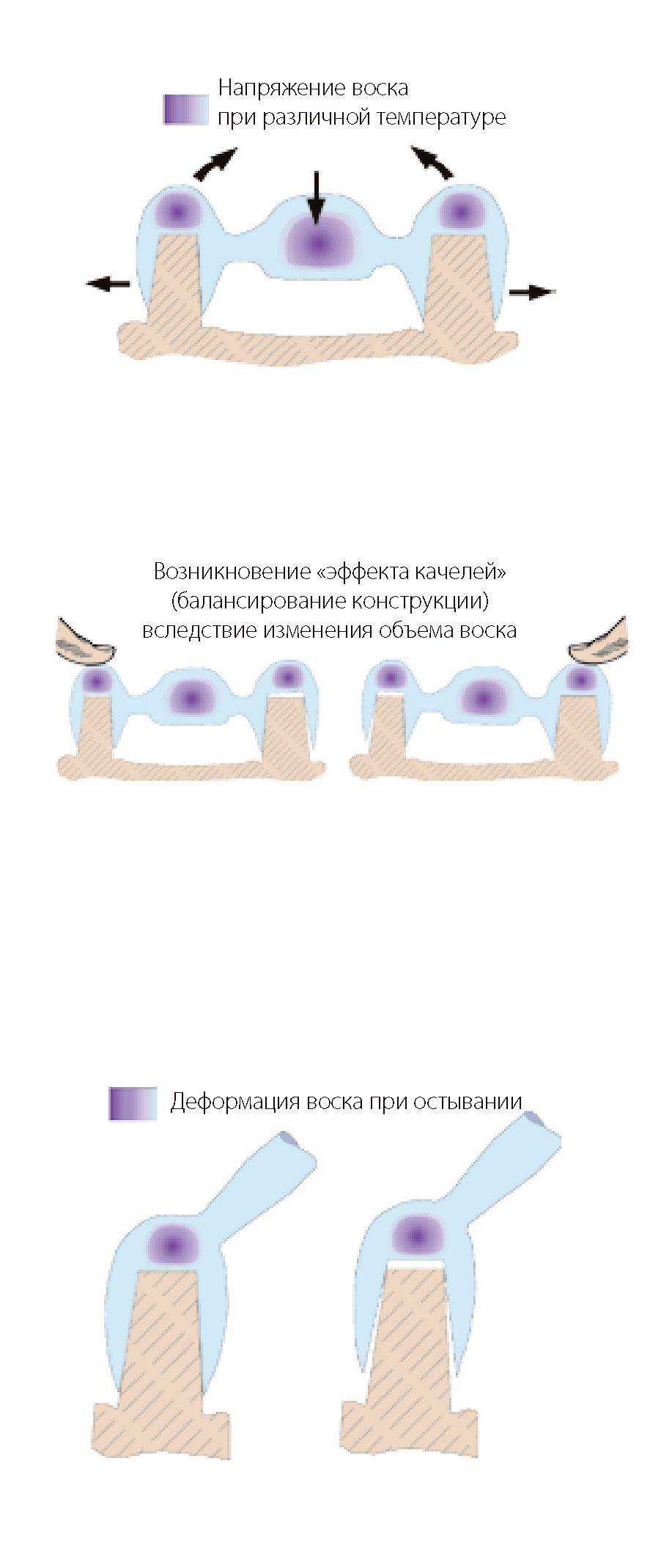

При изменении температуры окружающей среды даже на 3-4° C, восковая модель претерпевает изменения вследствие разницы температур внутри и снаружи каркаса. Учитывая низкую теплопроводность воска, можно утверждать, что эта разница будет значительной.

Если восковой каркас снимают в этом состоянии и оставляют на некоторое время без модели или фиксируют формовочной смесью в опоке, то он подвергается действию напряжений сжатия или растяжения.

При повторной установке воскового каркаса на гипсовую модель отмечается балансирование - «эффект качелей» - для устранения которого каркас разделяют тонкой прочной шелковой нитью (к ней не прилипает ни один воск).

Не ранее чем через 5 минут после этого каркас можно снова осторожно соединить безусадочным воском, и только по истечении следующих 5 минут восковую модель уже можно снимать и формовать. Термическое расширение воска действует не только на каркасы мостовидных протезов, но и на одиночные коронки.

Внутреннее напряжение, деформирующее воск, всегда берет начало из самой объемной части конструкции, так как здесь разница в температуре между внутренними и внешними слоями достигает максимального значения. Восковые модели коронок всегда имеют максимальную толщину на жевательной поверхности или режущем крае.

Впоследствии к этому же участку крепят расплавленным воском литниковую систему. При остывании воск уменьшается в объеме, и возникают напряжения, деформирующие тонкие стенки и края коронки.

Погрешность припасовки возникает исключительно вследствие изменения объема воска, а не из-за расширения формовочной смеси в процессе предварительного нагрева.

Формовочная масса, которая равномерно расширяется в кювете в трех измерениях, физически не может одновременно деформироваться в противоположных направлениях.

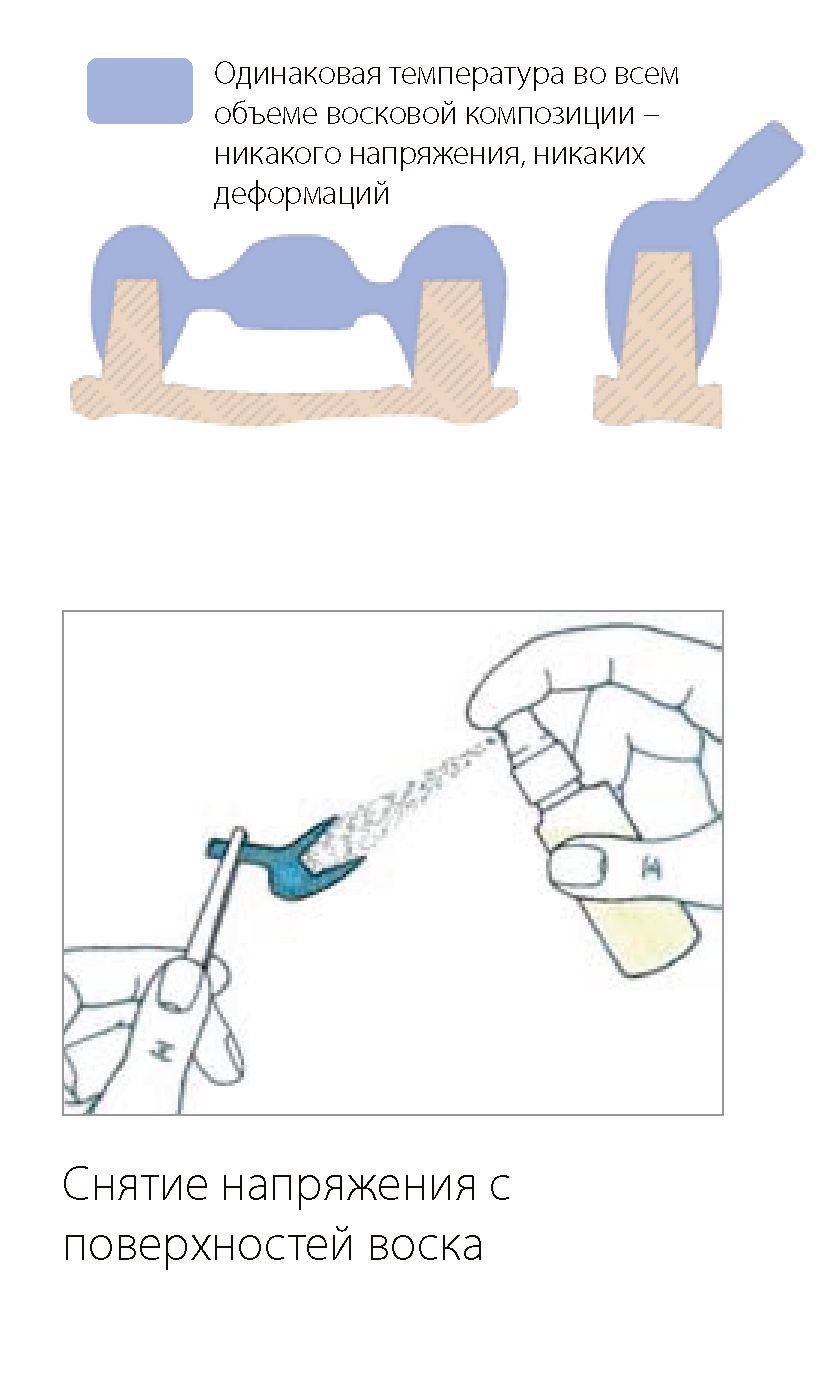

Деформирующее напряжение может быть устранено, если модель с восковым каркасом предварительно выдержать не менее 15 минут при той же самой температуре (идеально подходит 18-20° C), при которой будет проведена паковка.

А если еще воск перед формовкой обработать жидкостью для снятия напряжений, устраняются практически все проблемы. Мгновенная деформация воска невозможна.

Необходим определенный период для образования напряжений в воске, обусловливающих деформацию моделировки. Рекомендуем использовать жидкость для снятия напряжений в воске без охлаждающего эффекта, из которой сразу после нанесения на восковой каркас испаряется наполнитель. Это исключает возникновение деформаций вследствие охлаждающего воздействия жидкости.
